Separator powietrza i zanieczyszczeń

Discal 1"

Caleffi 551706

Funkcja:

Separatory powietrza wykorzystywane są do ciągłego usuwania powietrzaz instalacji grzewczych i chłodniczych. Zawory z tej serii posiadają duże zdolności upustowe. Separatory usuwają w sposób automatyczny powietrze w każdej postaci (również w formie mikropęcherzyków). Charakteryzują się niskimi oporami przepływu.

Całkowicie odpowietrzona instalacja pozwala pracować urządzeniom w niej zainstalowanym z optymalną sprawnością. W takim systemie nie występują negatywne zjawiska takie jak: hałas, korozja (tlenowa), miejscowe przegrzania.

Wersje gwintowane przeznaczone do montażu na rurach poziomych i pionowych wyposażone są w regulowane przyłącze.

Zasada działania:

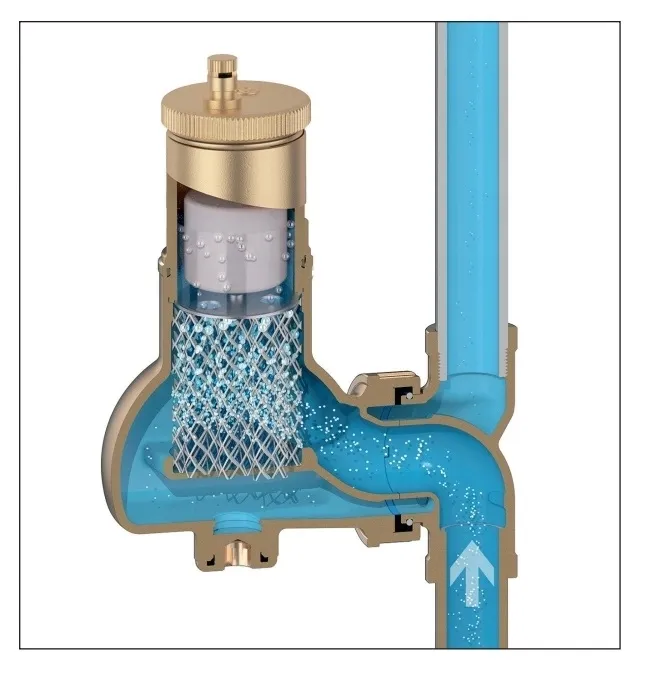

Zasada działania separatorów powietrza opiera się na wykorzystaniu kilku zjawisk fizycznych. Aktywna część zaworu składa się z zestawu metalowych siatek. Elementy te wywołują ruch wirowy, co ułatwia uwalnianie mikropęcherzyków i powoduje ich przyleganie do powierzchni siatki. Pęcherzyki powietrza łączą się ze sobą zwiększając swoją objętość do momentu, kiedy siła wyporu hydrostatycznego jest większa niż siła adhezji. Pęcherzyki unoszą się do góry urządzenia, gdzie są gromadzone, a następnie uwalniane przez automatyczny zawór odpowietrzający. Zawór skonstruowany jest w taki sposób, że kierunek przepływu wody nie ma wpływu na jego działanie.

Właściwości:

Automatyczny zawór odpowietrzający zlokalizowany w górnej części urządzenia posiada wydłużoną komorę pływaka.

Dostęp do ruchomych części odpowiedzialnych za proces odpowietrzenia uzyskuje się po usunięciu górnej pokrywy.

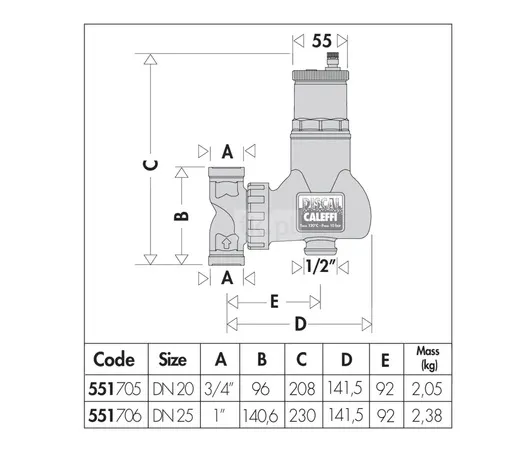

MATERIAŁY:

• Korpus: mosiądz EN 12165 CW617N
• Pływak: PP
• Prowadnica pływaka: mosiądz EN 12164 CW614N
• Trzpień: mosiądz EN 12164 CW614N
• Dźwignia pływaka: stal nierdzewna EN 10270-3 (AISI 302)
• Sprężyna: stal nierdzewna EN 10270-3 (AISI 302)
• Przyłącze - nakrętka blokująca (seria 5517): mosiądz EN 12420 CW617N
• Przyłącze właściwe (seria 5517): mosiądz EN 1982 CB7535
• Uszczelnienia: EPDM
• Waga: 2,38 kg

DANE EKSPLOATACYJNE:

• Medium: woda, nietoksyczne roztwory glikolu
• Gwint: 1"
• Maks. stężenie glikolu: 50 %
• Maks. ciśnienie pracy: 10 bar
• Maks. ciśnienie upustowe: 10 bar
• Zakres temperatury pracy: 0÷110 °C

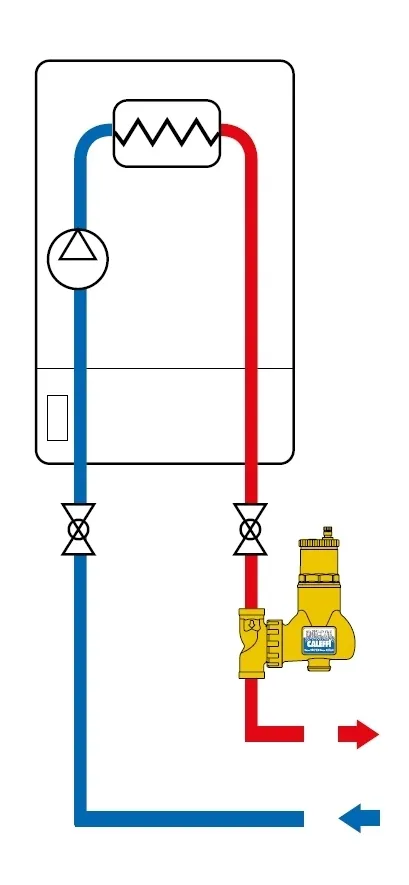

Separatory z serii DISCAL mogą być stosowane w instalacjach grzewczych jak i chłodniczych do stopniowego usuwania powietrza z instalacji. Zawory powinny być instalowane za kotłem i po stronie ssącej pompy, ponieważ są to miejsca gdzie tworzy się najwięcej pęcherzyków powietrza. Zawory DISCAL należy montować w pozycji pionowej. Kierunek przepływu medium przez separator w wersji regulowanej 5517 - wskazany jest strzałką na jego obrotowej głowicy. W wersji 5517 należy przekręcić przyłącze ręcznie, aby dostosować je do rur poziomych i pionowych.

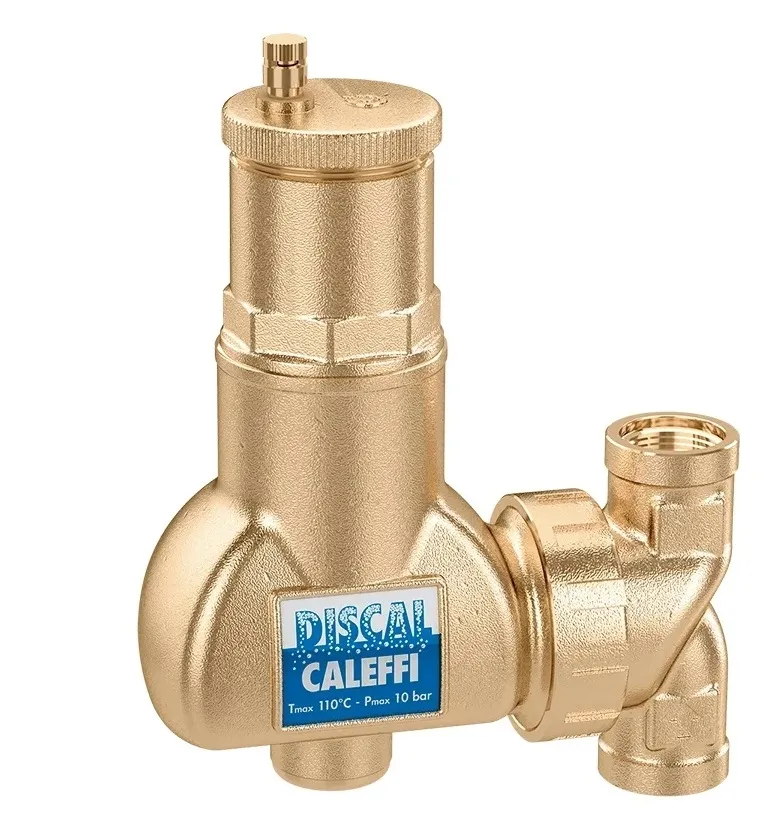

Na zdjęciu uwidoczniono część zawierającą automatyczny odpowietrznik - w serii 5517 z regulowanym przyłączem, ta część nie może zostać usunięta.

Dla prawidłowej pracy separator musi być zamontowany pionowo - odpowietrznikiem do góry.
